DAkkS-akkreditierte Kalibrierungen gehören zum Standard in vielen Branchen. Die esz AG calibration & metrology verfügt über eine Akkreditierung als Kalibrierlabor nach DIN EN ISO/IEC 17025:2018. Seit über 45 Jahren kalibrieren wir Ihre Messgeräte herstellerunabhängig nach standardisierten Prozessen und unter Einhaltung aller aktuellen Normen. Das Kalibrierzertifikat enthält alle Daten, Funktionen und Spezifikationen eines Prüfmittels und ermöglicht die Nachvollziehbarkeit der Kalibrierergebnisse durch Kollegen, Kunden oder bei Audits. Bei der esz AG weisen ISO-Kalibrierungen die gleiche lückenlose Rückführung, Vorgaben und Qualitätsmerkmale wie DAkkS-akkreditierte Kalibrierungen auf. Denn wir unterscheiden weder bei den Messverfahren und Messreihen, noch bei den Prozeduren und Anforderungen zwischen DAkkS- und ISO-Kalibrierzertifikaten. Ein deutlicher Mehrwert für Sie.

Kalibrierzertifikat

DAkkS-Kalibrierungen
ISO-/Werkskalibrierung
Kalibrierzertifikat - Inhalte
Kalibrierzertifikat

Digitale oder gedruckte Zertifikate

Das Kalibrierzertifikat erhalten Sie schnell und unkompliziert zusammen mit Ihrem Messgerät. Sie selbst entscheiden, ob Sie das Kalibrierzertifikat digital als pdf-Dokument oder als Papierdokument möchten. Dabei setzt die esz AG trotzdem auf nachhaltigen Umweltschutz: Das gedruckte Kalibrierzertifikat enthält als Kurzübersicht die Informationen zum Kalibriergegenstand und -verfahren, die Umgebungs- und Messbedingungen, den Ort der Kalibrierung, Informationen zu den Messunsicherheiten und die Auswertung über die Lage der Messwerte innerhalb oder außerhalb der Spezifikation. Ihr vollständiges Kalibrierzertifikat, inklusive detaillierter Messwerte, erhalten Sie in digitaler Form als pdf über unser Kalibrierzertifikatportal oder Ihren asset expert-Zugang. Zusätzlich bieten wir auch digitale File-Formate wie VDI 2623 oder DCC für Ihr Kalibrierzertifikat an.

Download Kalibrierzertifikat

Die Kalibriermarke

Sicherheit und Vertrauen sind unsichtbar. Mit der Kalibriermarke von esz nehmen diese Schlüsselbegriffe für Qualität und Verlässlichkeit aber Gestalt an: Nach der Kalibrierung erhält jedes Messgerät eine Kalibriermarke. Diese enthält neben der eindeutigen Kalibrierzertifikatnummer, dem Kalibrierdatum und dem Datum der nächsten Kalibrierung auch einen QR-Code, der Ihnen, Ihren Anwendern und Ihren Auditoren die Arbeit mit Ergebnissen und Messwerten vereinfacht. Der verschlüsselte Code kann mit jedem Smartphone, Tablet oder einem entsprechenden Handscanner gelesen werden. Sie haben innerhalb von Sekunden Zugriff auf das jeweilige Kalibrierzertifikat des Messgerätes als PDF-Dokument. Der QR-Code ermöglicht nur den Zugriff auf das Kalibrierzertifikat des Messgerätes, nicht aber das Lesen oder Ändern aller Daten des Prüfmitteleigentümers.
Sie profitieren also von der hohen Verschlüsselung und Datensicherheit verbunden mit dem blitzschnellen Abruf der relevanten Informationen. Der Einsatz der neuen Kalibriermarken vereinfacht und beschleunigt den Abruf von Kalibrierzertifikaten und erhöht die Transparenz für den Anwender und in jedem Audit.

QR-Code Sicherheit
Kalibriermarke
Kalibrierzertifikate

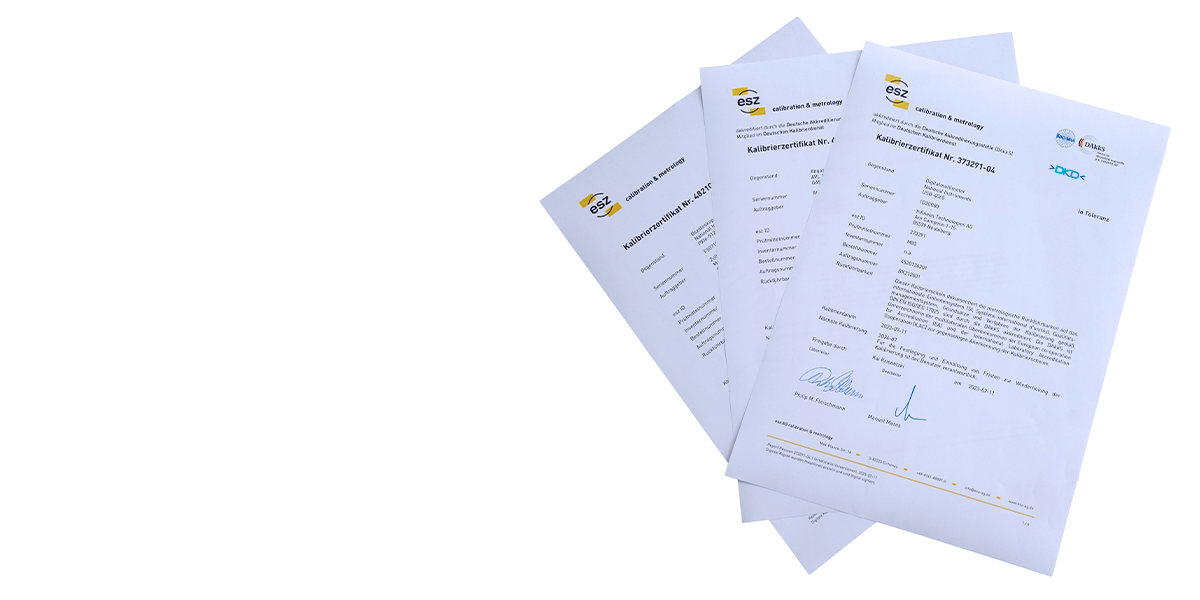

Das Kalibrierzertifikat

esz-Kalibrierzertifikate enthalten neben grundlegenden Informationen wie Kalibriergegenstand und -verfahren, Umgebungs- und Messbedingungen, Ort der Kalibrierung und Informationen zu den Messunsicherheiten weitere wichtige Details:

DIN EN ISO/IEC 17025 konform: Das esz Qualitätsmanagementsystem erfüllt alle Anforderungen der DIN EN ISO/IEC 17025:2018. esz-Kalibrierzertifikate sind nach den Kriterien aus Abschnitt 7.8 der Norm gegliedert und aufgebaut.

Werkskalibrierungen im vollen DAkkS-Umfang: Egal ob es sich um eine ISO-/ Werkskalibrierung oder um eine DAkkS-akkreditierte Kalibrierung handelt: Kalibrierverfahren, Messreihen, Qualität und Kalibrierumfang werden bei der esz AG nicht unterschieden. Werkskalibrierungen wickeln wir in demselben Umfang und unter denselben Bedingungen ab, wie akkreditierte Kalibrierungen. Die Leistungen unterscheiden sich lediglich durch das Deckblatt des Kalibrierzertifikats und das Akkreditierungssymbol.

Inhalt & Begriffe

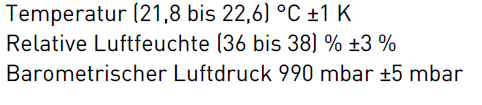

Live-Messwerte der Umgebungsbedingungen

Umgebungsbedingungen

Statt vereinfachten Intervallen der Umgebungsbedingungen enthalten esz Kalibrierzertifikate die Echtzeitmesswerte von Temperatur, Luftfeuchtigkeit und Luftdruck, die während der Kalibrierung im esz-Labor genau gemessen wurden.

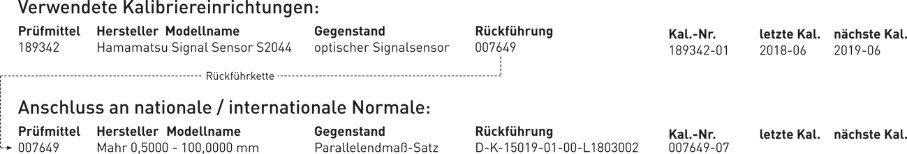

Detaillierte Rückführkette

Rückführkette

Neben dem Akkreditierungssymbol garantiert das esz-Kalibrierzertifikat mit der Darstellung der ununterbrochenen Rückführkette der Prüfmittel und Kalibriereinrichtungen die metrologische Rückführbarkeit auf das SI-Einheitensystem bzw. auf die messtechnischen Referenzen.

Normkonforme Entscheidungsregeln

Über die sogenannte „ILAC-Auswertung“ (ILAC = International Laboratory Accreditation Cooperation) werden in esz-Kalibrierzertifikaten die festgelegten Entscheidungsregeln und deren Messschrittkennzeichnung festgelegt (im Beispiel in Rot jeweils nicht in Übereinstimmung mit den Spezifikationen):

ILAC Auswertung

  • Keine: Entscheidungsregel entsprechend ILAC-Auswertung “PASS”, es erfolgt jedoch keine Risikokennzeichnung, das heißt Fragezeichen werden während der Kalibrierung und im Kalibrierzertifikat nicht angezeigt.
  • PASS: Standard-Entscheidungsregel gemäß esz QM-System der esz AG. Messergebnisse gemäß ILAC-G8:09/2019 Fig. 5, Pass und Conditional Pass werden als übereinstimmend mit den Spezifikationen bewertet. Fälle nach ILAC-G8:09/2019 Fig. 5, Conditional Fail und Fail gelten als nicht übereinstimmend mit den Spezifikationen.
  • FAIL: Entscheidungsregel nach DIN EN ISO 14253-1:2018-5.2 (auf Kundenwunsch). Messergebnisse gemäß ILAC-G8:09/2019 Fig. 5, Pass werden als übereinstimmend mit den Spezifikationen bewertet. Fälle nach ILAC-G8:09/2019 Fig. 5, Conditional Pass, Conditional Fail und Fail gelten als nicht übereinstimmend mit den Spezifikationen.

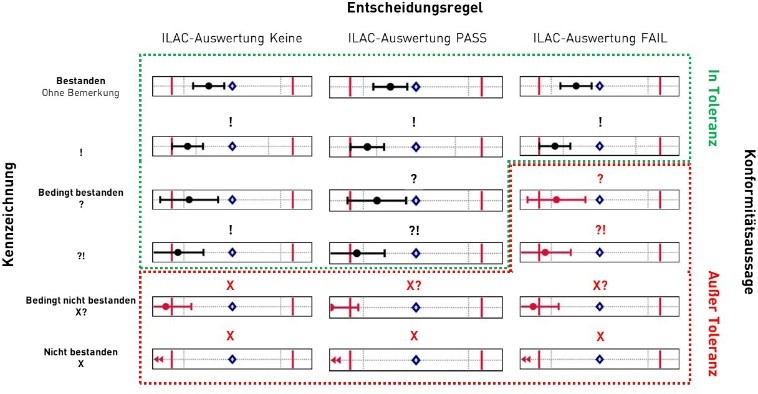

Genaue Risikoauswertung

ILAC Auswertung

Jeder Messschritt wird auf das spezifische Risiko der Konformitätsaussage geprüft (Konformitätsprüfung). Sechs Fälle können in der Spalte „Bemerkung“ auftreten:

  • Bestanden – ohne Bemerkung: >95 % Wahrscheinlichkeit sicher innerhalb der Spezifikation (ILAC G8:09/2019 Fig.5,Pass)
  • !: Eingriffsgrenze überschritten, >95 % Wahrscheinlichkeit sicher innerhalb der Spezifikation
  • Bedingt bestanden – ?: unter Berücksichtigung der Messunsicherheit (MU) mit einer Wahrscheinlichkeit >50 % bis 95 % innerhalb der Spezifikation (ILAC G8:09/2019 Fig.5, Conditional Pass)
  • ?!: über der Eingriffsgrenze jedoch unter Berücksichtigung der MU mit einer Wahrscheinlichkeit >50 % bis 95 % innerhalb der Spezifikation
  • Bedingt nicht bestanden – X?: unter Berücksichtigung der MU mit einer Wahrscheinlichkeit >50 % bis 95 % außerhalb der Spezifikation (ILAC G8:09/2019 Fig.5, Conditional Fail)
  • Nicht bestanden: >95 % Wahrscheinlichkeit sicher außerhalb der Spezifikation (ILAC G8:09/2019 Fig.5, Conditional Fail)

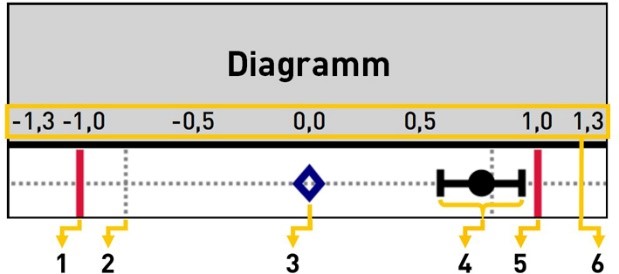

Grafische Messwertdarstellung

Diagramm

| 1: Untere Spezifikationsgrenze | 2: Eingriffsgrenze | 3: Kalibrierwert | 4: Messwert inkl. Messunsicherheit | 5: Obere Spezifikationsgrenze | 6: Normiertes Toleranzfeld |

Die Messschritte werden grafisch als Zeilendiagramm dargestellt. Damit ist auf den ersten Blick erkennbar, ob und wie gut die Toleranzen des Prüflings relativ zum Sollwert eingehalten werden.







Umfangreiche Berichterstattung

Neben der Konformitätsaussage über die Übereinstimmung mit den Spezifikationen enthalten esz-Kalibrierzertifikaten umfangreiche Daten und Begriffe, wie

  • Abweichung: Angabe der Differenz zwischen Messwert und Kalibrierwert der Messgröße
  • Bem.: Konformitätsprüfung pro Messschritt (ILAC-Auswertung)
  • Eingriffs-/Warngrenze: standardmäßig auf 80 % gesetzt und kundenspezifisch anpassbar
  • Konformitätsbewertung: Darlegung, dass festgelegte Anforderungen erfüllt [„in Toleranz“] oder nicht erfüllt [„außer Toleranz“] sind , das heißt Feststellung der Übereinstimmung von Messungen mit den Spezifikationen (erfolgreiche Konformitätsprüfungen je Messschritt). Die Festlegung der Spezifikationen auf Herstellerangaben oder Anwendungsanforderungen erfolgte im Rahmen der Auftragserteilung.
  • MU: Messunsicherheit; Schätzwert für den Bereich, in dem der Kalibrierwert einer gemessenen Größe liegt, ermittelt nach EA 4/02
  • Spezifikation – Vorgabe über die akzeptierten Eigenschaften eines Gerätes durch den Anwender:

– %rdg: Prozent vom Messwert (reading = Anzeige) – D: Digit (niederwertigste Stelle der Anzeige) – FS: Full Scale (Bereichsendwert) – ppm: parts per million (10-6) – ppb: parts per billion (10-9) – rdg: reading (Anzeige)

Ihr Kalibrierangebot

Wir erstellen Ihnen gerne ein unverbindliches Angebot für die Kalibrierung Ihrer Messgeräte.

downloads
Jetzt anfragen
downloads

Ihr Kalibrierangebot

Wir erstellen Ihnen gerne ein unverbindliches Angebot für die Kalibrierung Ihrer Messgeräte.

Jetzt anfragen

Ihre Vorteile

  • Identischer Standard bei DAkkS- und ISO-Kalibrierungen
  • Kalibrierzertifikat digital (komplett) und gedruckt erhältlich

Mehr Informationen

Der Code besteht aus einer 128-Bit-starken GUID (Global Unique Identifier) mit über 3,4· 10^38 (entspricht einer 34 mit 37 Nullen) möglichen Kombinationen (zum Vergleich: Die Anzahl der möglichen Kombinationen beim Lotto 6-aus-49 beträgt etwa 3,4 · 107). Neben der hohen Sicherheit gibt es aber noch einen weiteren Unterschied im Vergleich zur Gerätekennzeichnung anderer Kalibrierlabore: Der QR-Code ermöglicht nur den Zugriff auf den Kalibrierschein des Messgerätes, nicht aber das Lesen oder Ändern aller Daten des Prüfmitteleigentümers.

Sie profitieren also von der hohen Verschlüsselung und Datensicherheit verbunden mit dem blitzschnellen Abruf der relevanten Informationen. Der Einsatz der neuen Kalibriermarken vereinfacht und beschleunigt den Abruf von Kalibrierscheinen und erhöht die Transparenz für den Anwender und in jedem Audit.

Mit der Einführung eines klaren Corporate Design der esz AG und der Anpassung der Kalibrierscheine an wurden die Deckblätter und Folgeseiten grundlegend überarbeitet. Weitere Informationen finden Sie hier.

Laden Sie sich eine Übersicht zu den Begriffen und Darstellungen auf unseren Kalibrierscheinen herunter: Download

Die Durchführung von Werkskalibrierungen ist jeder Person oder Gesellschaft gestattet, solange diese ein physikalisches Messgerät vorhalten kann.

In der Regel besteht der Unterschied zu der akkreditierten Kalibrierung in einem geringeren Verfahrensaufwand durch die externe Bestätigungsstelle. Bei einer Werkskalibrierung werden bei Kalibriergegenständen, die nicht der DAkkS- / DKD- / DGQ- / VDE-Routine etc. entsprechen, oft weniger Messpunkte kalibriert und die Auswertung der Messergebnisse ist oft nicht so umfangreich wie bei einer akkreditierten Kalibrierung. Bei der esz AG unterscheiden sich die Verfahren aber nicht, sondern werden mit den gleichen Standards und Vorgaben, wie DAkkS akkreditierte Kalibrierungen durchgeführt.

Deutsche Akkreditierungsstelle DAkkS:

Der gesetzliche Auftrag der DAkkS ist es, die Akkreditierung von Konformitätsbewertungsstellen (Laboratorien, Zertifizierungs- und Inspektionsstellen) durchzuführen. Eine Akkreditierung durch die DAkkS bestätigt, dass diese Stellen ihre Aufgaben kompetent und nach geltenden Anforderungen erfüllen.

Bei einer akkreditierten Kalibrierung werden die Anforderungen durch die Behörde (DAkkS) bestätigt. Vorteil bei der akkreditierten Kalibrierung Ihrer Messmittel ist die internationale Anerkennung.
